1. 塑料磁力泵規格型號及參數

1-1  A型磁力泵產品介紹：
A型塑料磁力泵是本公司近幾年開發的新產品,并（科奕凱智能泵：pyybkt.cn）引進國外先進技術,采用增強型聚丙烯塑料制造, 該材料具有廣泛的耐腐蝕性,用該材料生產的磁力泵具有使用范圍廣、耐腐蝕性能強、機械強度高、不老化、無毒素分解等優點。
A型塑料磁力泵設計獨特,無需機械軸封,絕對不滲漏,液體過流部件選用PP塑料、陶瓷、氟橡膠等材料。塑料磁力泵基本參數及技術性能符合GB/T7742-95《小型磁力傳動離心泵》標準要求。
A型塑料磁力泵可廣泛用于化工、制藥、電鍍、石油、環保、農藥、染料、稀士、冶煉、汽車制造中的等領域。
特點：
過流部件材質:PP塑料〔增強聚丙烯塑料)、PVDF氟塑料（聚偏二氟乙烯)
聯接方式: 法蘭
流量Q:  1.5~~60m3/h
揚程H:  8~32m
功率N:   0.37~15kw
介質溫度:  0~60℃
口徑：25mm-80mm

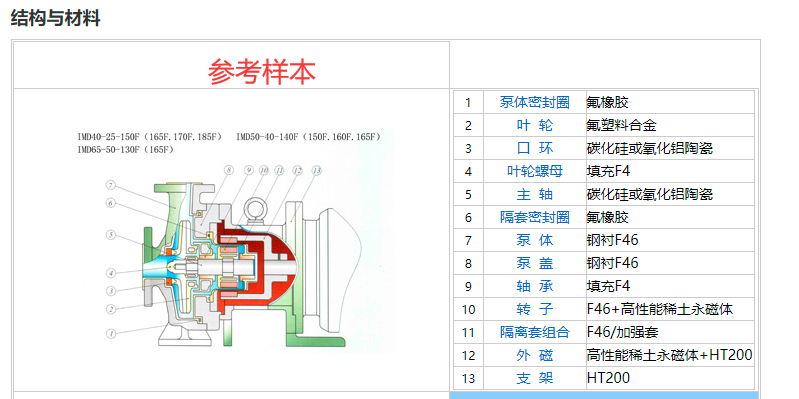

1-2 結構與材料

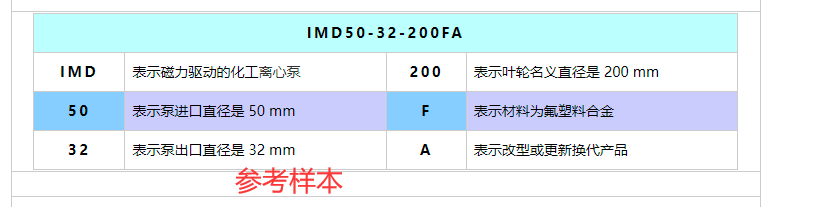

1-3 型號意義：

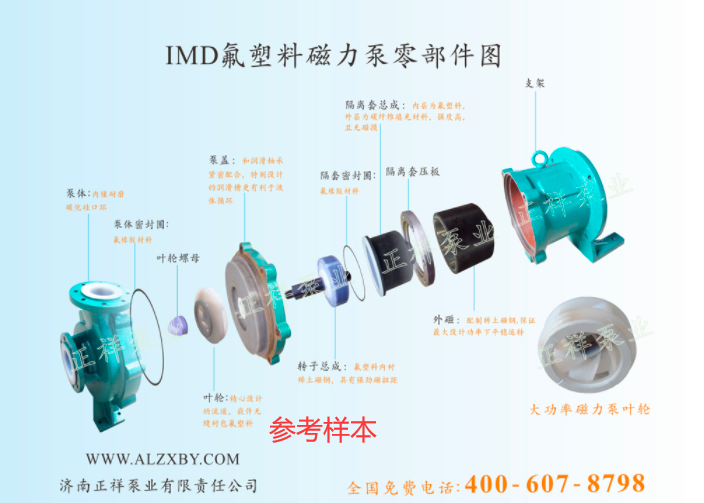

1-4 分解圖

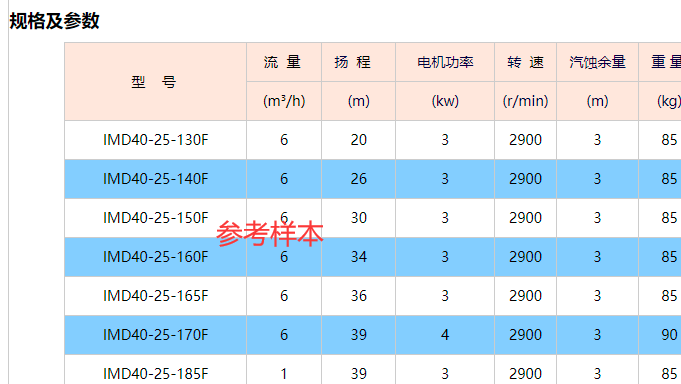

1-5 規格及參數

1-6 性能曲線圖


1-7 安裝與使用
1-7-1 應水平安裝不宜豎立，塑料泵體不得承受管路重量，塑料磁力泵與管路應保持良好的密封，各緊固件無松動現象。
1-7-2 擰開泵上方的加水螺栓，加入儲液水不少于泵體容積的三分之二，旋緊螺栓。
1-7-3 塑料磁力泵使用前應進行檢查，電機轉動靈活，電機旋轉方向與轉向標記一致，無卡滯及異常聲響。
1-7-4 電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
1-7-5 塑料磁力泵泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
1-8 注意事項
1-8-1 因塑料磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止無介質運轉，同時應避免在工作中途停電后再啟動時所造成的無介質運轉。
1-8-2 輸送介質若含有固體顆粒，泵入口前要加過濾網，如含有鐵磁質微粒，需加磁性過濾器（本廠有生產，屬于選購件)。
1-8-3 被輸送的介質及其溫度應在泵材允許范圍內。塑料磁力泵的使用溫度<6O℃，進口壓力不大于0.1MPa，工作壓力為0.6MPa;
1-8-4 對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
1-8-5 塑料磁力泵長時間運行后，發現泵有異常情況〈噪音大，震動加劇)，應拆檢軸承和端面動環的磨損情況，若軸承和泵軸的間隙、葉輪軸向竄動較大時，應更換軸承和軸向動環。

2磁力泵的出口壓力怎么算

通常磁力泵選型時我們都會問用戶流量揚程要求多少?流量揚程不能確定就不能正確的選型，有時在問到客戶流量揚程要求多少時，有少數客戶講無所謂，現在我們提醒廣大客戶這種說法是不可以的，流量可以無要求，可是揚程不能沒有要求，得告訴我們實際工況比如垂直高度多少、水平距離多少、管道如何布置、彎頭數量、管道大小、輸送什么液體等以便我們?yōu)槟x擇合適的磁力泵。
   首先確定磁力泵的具體型號，采用什么系列的磁力泵選用后，就可按實際工況所需流量選擇流量，揚程如果未確定，可以按照輸送的垂直高度加彎頭和水平距離，管道損耗可以計算出所需揚程，放大5%-10%余量后的值為所需揚程，這兩個性能主要參數在型譜圖或系列特性曲線上確定具體型號。
  利用磁力泵特性曲線，在橫坐標上找到所需流量值，在縱坐標上找到所需揚程值，從兩值分別向上和向右引垂線或水平線，兩線交點正好落在特性曲線上，則該泵就是要選的磁力泵，但是這種理想情況一般不會很少。
通常會碰上下列幾種情況:
A、第一種:交點在特性曲線上方，這說明流量滿足要求，但揚程不夠，此時，若揚程相差不多，或相差5%左右，仍可選用，若揚程相差很多，則選揚程較大的泵?；蛟O(shè)法減小管路阻力損失。
B、第二種:交點在特性曲線下方，在泵特性曲線扇狀梯形范圍內﹐就初步定下此型號，然后根據揚程相差多少，來決定是否切割葉輪直徑，若揚程相差很小，就不切割，若揚程相差很大，就按所需Q、H、，根據其ns 和切割公式，切割葉輪直徑，若交點不落在扇狀梯形范圍內，應選揚程較小的泵。選水泵時，有時須考慮生產工藝要求，選用不同形狀Q-H特性曲線。
例如:要將液位輸送到必須維持一定液面高度的容器中去，此時變希望量有較大的變化，而揚程變化很小，為次應選用平坦H-O曲線的泵。
所以揚程的選擇至關重要，在購買磁力泵時一定要先弄清楚所需要的揚程或者出口壓力，才能正確選擇合適的磁力泵!

磁力泵的出口壓力計算公式：
磁力泵出水口壓力既與泵的本身性能有關，又與配（科奕凱智能泵：pyybkt.cn）套的管路特性有關。當流量已知時，可用下式計算水泵出水口壓力：
出水口壓力水頭 H=Ho-sQ^2
出水口壓力 P= &rho;gH = &rho;g(Ho-sQ^2)
式中：H&mdash;&mdash;水泵出口的壓力水頭，m；Ho&mdash;&mdash;水泵在流量等于0時的揚程，m；s&mdash;&mdash;水泵的內摩阻；Q&mdash;&mdash;水泵流量，m^3/s；P&mdash;&mdash;水泵出水口壓力，Pa； &rho;&mdash;&mdash;水的密度，kg/m^3；g&mdash;&mdash;重力加速度。
（水泵的流量Q由水泵特性曲線與管道的阻力特性曲線的交點確定。）
