機械隔膜計量泵-JE系列

機械隔膜計量泵-JE系列

產品名稱：機械隔膜計量泵-JE系列

所屬類別：計量加藥泵

產品人氣： 1803

產品產地：武漢

更新日期：2022-01-04 00:59:02

產品詳細型號介紹型號及參數 安裝方法 了解價格 用戶評價( 1 )

產品描述

機體采用PPS或LCP材質，輕巧方便，強度及耐腐蝕性佳。精確的微量調整。構造上無泄漏，安全性高。泵在運行或停止的狀態中都可以調節流量（手動調節）。

JE系列隔膜式計量泵

產品亮點

超臺灣進口定制超硬質優質PVC，強度高，防腐性能卓越。
原裝進口齒輪減速電機，防護等級IP54。電機軸承NSK或SKF，經久耐用。
自產塑鋼風扇與風罩，防腐耐用，壽命長。
高清激光打印，流量刻度盤，清洗實用。
高性能塑鋼本體，更多考慮，防腐耐用。
自產塑鋼接線盒，防護等級IP65，美觀大方，實用。

原裝進口齒輪減速電機，流量高可達150L/H

產品特點

流量、壓力適用范圍大

超大球閥，下降速度更快，密封性能更穩定。南亞定制超強、超硬、超韌特殊PVC。

德國進口PTFE+特制秘方橡膠+自家真空硫化技術，行業內技術。

行業內優先采用自潤滑軸承技術，摩擦部分永不卡死。

為確保機械穩定性，采用軸承SKF。

德國KXK自潤軸承，自潤軸承讓整機終身免添加油脂，免維護。

有PVC、聚丙烯、聚四氟乙烯和不銹鋼304/316泵頭可以選擇。



工作條件

驅動方式：電機驅動，流量高可達120L/H  工作條件：室內/室外

控制方式：手動方式控制調節

環境溫度：-10℃～ +45℃

介質溫度：PP 60℃,LCP 330℃

電源：?jiǎn)蜗?10V、220V電容啟動馬達;三相220V、380V感應馬達

功率：100W       防護等級：IP55

1、型號/代號及含義

機械隔膜計量泵-JA系列
JE-T506-C-R
(1)
 		(2)
 		(3)
 		(4)

(1)JE-機型編號

(2)機型型號：T506

(3)計量泵材質： C-PVC

(4)連接方式：R：軟管連接，H：硬管連接

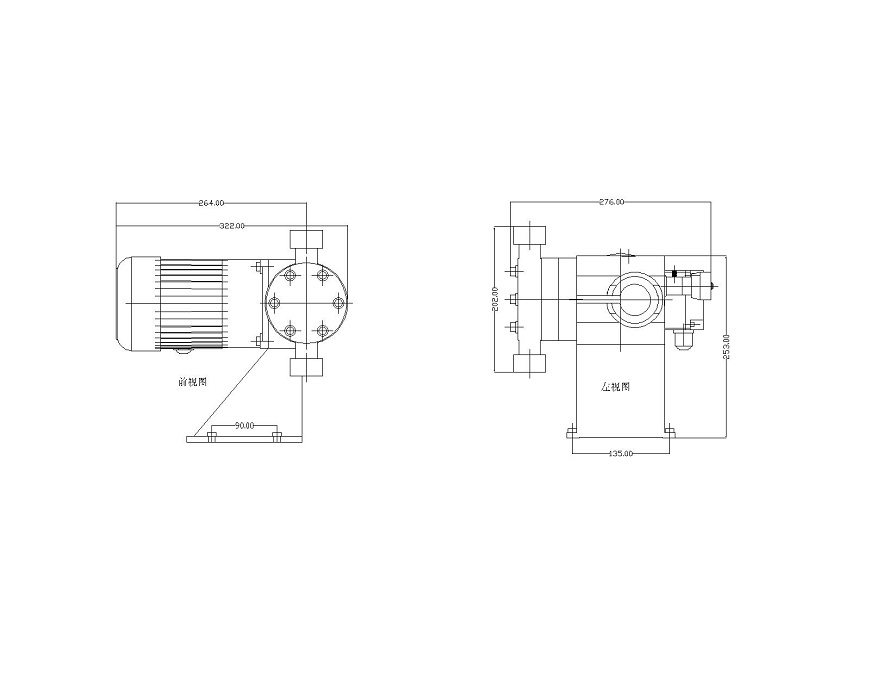

2、尺寸圖

JE系列尺寸圖
詳細尺寸請來電咨詢






機械隔膜計量泵-JE系列（普通電機）(220V單相電壓需預定)


型號


出口壓力


流量


沖程次數


膜片直徑


電機功率


重量


連接方式（GN）


（kg/cm2）


l/h


l/min


Stroke/min


mm


w


kg


軟管mm


硬管


JE


T506


10


12


0.2


47.3


65


100


6.9


內徑：9mm


外徑：15mm


DN15建議桶下安裝


T507


10


20


0.33


47.3


T508


10


34


0.57


47.3


T509


10


43


0.72


56.8


T600


10


54


0.9


56.8


T601


10


73


1.22


71


84


T602


6


100


1.67


79


T603


6


120


2


95


T604


5


150


2.5


110


備注：1、標配臺灣進口明椿減速電機或晟邦電機；


2、以上參數，是使用常溫零壓力清水測試值。




機械隔膜計量泵-JE系列（變頻電機）（變頻范圍：5HZ-60HZ任意變頻使用，獨立風扇需要單獨220V供電）


型號


出口壓力


流量


沖程次數


膜片直徑


電機功率


重量


連接方式（GN）


（kg/cm2）


l/h


l/min


Stroke/min


mm


w


kg


軟管mm


硬管


JE


T506A


10


12


0.2


47.3


65


100


6.9


內徑：9mm


外徑：15mm


DN15建議桶下安裝


T507A


10


20


0.33


47.3


T508A


10


34


0.57


47.3


T509A


10


43


0.72


56.8


T600A


10


54


0.9


56.8


T601A


10


73


1.22


71


84


T602A


6


100


1.67


79


T603A


6


120


2


95


T604A


5


150


2.5


110


備注：1、標配臺灣進口明椿減速電機或晟邦電機；


2、以上參數，是使用常溫零壓力清水測試值。


型號
JET506
JET507
JET508
JET509
JET600
JET601
JET602
JET603
JET604

壓力(kg/cm2)
流量(l/h)
流量(l/h)
流量(l/h)
流量(l/h)
流量(l/h)
流量(l/h)
流量(l/h)
流量(l/h)
流量(l/h)

10
25.2
30
34
44
47
70
-
-
-

9
25.8
31
34
45
48
71
-
-
-

8
26
32
35
45
48
72
-
-
-

7
26.2
33
36
46
49
73
-
-
-

6
26.5
34
37
47
50
73.8
82
97
-

5
27.2
35
37
48
51
74
82
97
130

4
27.6
36
39
48
52
76
84
98
134

3
28
37
40
49
53
76
86
100
135

2
30
39
42
49
54
77
88
101
138

1
30.6
40
44
51
55
79
89
103
139

0
31.8
40
48
64
69
94
114
124
162

備注：測試介質：清水   介質溫度：26℃





1.安裝泵浦時應選擇堅固之水平地面﹐并保持平穩, 泵浦出入口加裝凡而, 以便維修。
2.盡量避免將機器裝設于戶外。若必需安裝於戶外時﹐應覆蓋保護蓋﹐若泵浦配備有電子控制器時﹐則需加以保護。
3.PVC材質之泵浦應避免受陽光直接照射以防止材質脆化。
4.配管前應先考慮使用之化學液體、溫度條件及輸送揚程﹐選擇不同之管件材料﹐符合實際之要求。例如:溫度60℃以上﹐應選擇PP管件按裝。
5.進行配管時應注意管內不可殘留任何雜質或碎屑﹐必要時應以清水加以清洗管路。
6.法蘭接合處應襯以墊片﹐并確實鎖緊以防止空氣吸入泵浦內。
7.配管如使用金屬材料時, 須在泵浦出入口管路加裝防震接頭, 避免出入口法蘭震破。
8.泵浦輸送液體超過一定高度時, 須在出口加裝逆止閥防止回壓造成泵浦受損。
9.安全排放閥應裝在泵浦入口開關閥之間并盡可能裝上壓力錶以偵測管內壓力。
10.避免泵浦吸入雜物, 或虹吸作用請加裝底閥。
11.逆止閥應盡量安裝在泵浦出入口附近﹐安裝壓力表或安全排放閥時應盡量使用T型接頭。
12.配管時應注意管線不可用力扭曲﹐安裝完后再檢查泵體是否有因安裝時用力過猛或不正確安裝動作而扭曲變形。
13.機器固定完后應再確認是否牢固﹐并旋轉馬達風扇以確認馬達是否可自由旋轉。
14.接上電源線之前應確認所使用之電源是否與馬達形式相符合﹐并接上過電流保護開關。
15.使用於危險之化學液體﹐應將泵浦覆上保護罩以防萬一。
16.泵浦馬達要啟動前, 須加滿液體, 檢查出入口凡是否打開, 并請勿空轉。
17.按裝完成后應再確認管路是否牢固﹐避免液體溫度造成變形或震動破損。
