1耐腐蝕離心泵軸漏水怎么辦

1-1、離心泵的工作原理

水泵開動前，先將泵和進水管灌滿水，水泵運轉后，在葉輪高速旋轉而產生的離心力的作用下，葉輪流道里的水被甩向四周，壓入蝸殼，葉輪入口形成真空，水池的水在外界大氣壓力下沿吸水管被吸入補充了這個空間。繼而吸入的水又被葉輪甩出經蝸殼而進入出水管。由此可見，若離心泵葉輪不斷旋轉，則可連續吸水、壓水，水便可源源不斷地從低處揚到高處或遠方。綜上所述，離心泵是由于在葉輪的高速旋轉所產生的離心力的作用下，將水提向高處的，故稱離心泵。

1-2、離心泵的一般特點

（1）水沿離心泵的流經方向是沿葉輪的軸向吸入，垂直于軸向流出，即進出水流方向互成90°。
（2）由于離心泵靠葉輪進口形成真空吸水，因此在起動前必須向泵內和吸水管內灌注引水，或用真空泵抽氣，以排出空氣形成真空，而且泵殼和吸水管路必須嚴格密封，不得漏氣，否則形不成真空，也就吸不上水來。
（3）由于葉輪進口不可能形成絕對真空，因此離心泵吸水高度不能超過10米，加上水流經吸水管路帶來的沿程損失，實際允許安裝高度（水泵軸線距吸入水面的高度）遠小于10米。
如安裝過高，則不吸水；此外，由于山區比平原大氣壓力低，因此同一臺水泵在山區，特別是在高山區安裝時，其安裝高度應降低，否則也不能吸上水來。


1-3原因及解決的方法：

耐腐蝕離心泵在工作中容易出現漏水的問題。泵軸漏水一般是由于水泵的軸封損壞引起的。
1、離心泵機械軸封摩擦副表面磨損過快的原因是彈簧力過大，端面比壓過，密封介質不清潔，彈簧壓縮量過大。
離心泵機械軸封摩擦副表面磨損過快的處理方法：更換（科奕凱智能泵：www.pyybkt.cn）彈簧，加過濾器，調整彈簧。
2、離心泵機械軸封發生振動、發熱、發煙、泄出、磨損的故障現象，故障原因通常都是端面寬度過的、端面比壓太大、動靜環面粗糙、摩擦副配對不當、冷卻效果不好、潤滑惡化、端面耐腐蝕、耐用高溫不良。
該離心泵機械軸封漏水的處理方法：減小端面寬度、降低端面比壓、提高端面光潔度、更換靜環、合理配對、加強冷卻措施，改善潤滑條件，更換耐腐蝕、耐高溫的動環。

3、離心泵機械軸封間歇性泄漏的原因是：轉子軸向竄動量太大，動環來不及補償位移、如臥式離心泵本身操作不平穩，壓力變動。離心泵機械軸封間歇性漏水的處理方法：調整軸向竄動量、穩定泵的操作壓力。
4、離心泵機械軸封嚴重泄漏的原因是：摩擦副損壞、斷裂，固定環發生轉動，動環不能沿軸向浮動，彈簧斷裂，防轉銷斷掉或失去作用，泵強烈抽空。
離心泵機械軸封嚴重泄漏的處理方法：檢查更換動、靜環；更換密封圈、固定靜環，檢查彈簧力和止推環是否卡??；更換彈簧，更換防轉銷、操作時防止抽空。
5. 泵軸被腐蝕性介質所腐蝕。

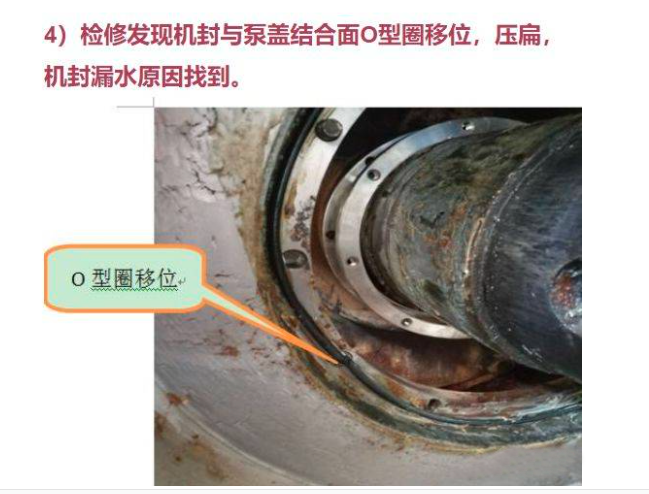

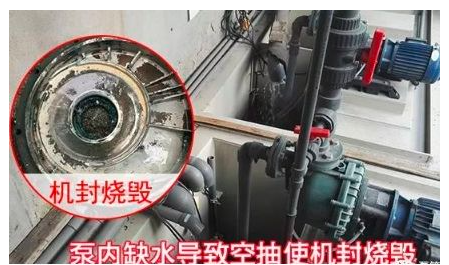

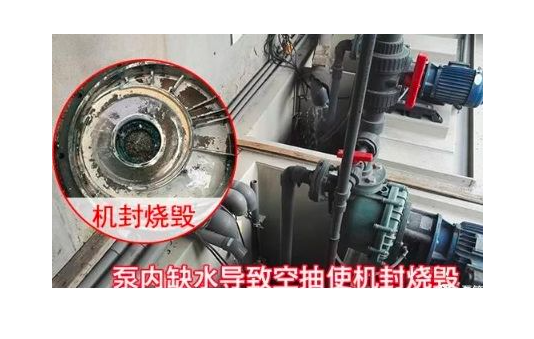

1-4 泵軸腐蝕漏水的圖片

2. 離心泵的軸

2-1 軸的作用

離心泵泵軸的作用主要是傳遞動力，支撐葉輪保持在工作位量正常運轉。它一端通過聯軸器與電動機軸相連，另一端支承著葉輪作旋轉運動，軸上裝有軸承、軸向密封等零部件。

2-2泵軸的材質

由于泵軸用于傳遞動力，且高速旋轉，在輸送清水等無腐蝕性介質的泵中，一般用45鋼制造，并且進行調質處理。在輸送鹽溶液等弱腐蝕性介質的泵中，泵軸材料用40Cr，且調質處理。在耐腐蝕泵中，即用于輸送酸、堿等強腐蝕性介質的泵上，泵軸材質一般為lCr18N19 lCr18Ni9Ti等不銹鋼。

2-3 泵軸的結構

水泵泵軸的結構，按照沿軸心線上載荷的分布和安裝條件，可將其分成階梯軸和光軸兩種形式。
　　水泵泵軸主要承受由帶輪、葉輪和風扇在作功和傳輸動力過程中造成的靜載荷和交變載荷。大小和方向不變的靜傳動力對泵軸也會形成對稱循環變化的交變應力。旋轉零件的不平衡性形成的慣性力，則生成作用在泵軸上的靜應力。因此對水泵泵軸的靜強度和疲勞強度進行計算校核，是水泵泵軸設計的主要內容之一。
水泵泵軸的結構決定于水泵的總體布置、受力大小、零件在軸上的位置和固定方法、軸承的類型和規格以及加工和裝配要求等，設計時須綜合考慮。

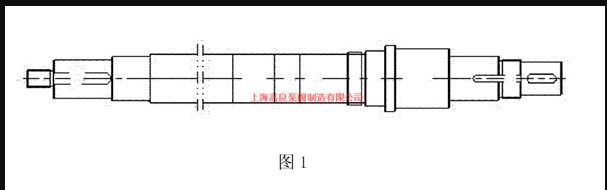

204 泵軸的結構圖
