變頻電機與普通電機的區別（變頻電動機的接線方法）「親身經歷」

變頻電機與普通電機的區別（變頻電動機的接線方法）「親身經歷」


1 變頻電機與普通電機的區別

回答:1  變頻電機——用于帶有變頻器特殊場合的電動機，它與普通電機的不同之處就在于增加了強冷風扇，且該風扇的動力來自于單獨的電源，不能從主電機出線；強冷風扇的作用就是為了保證電機在低轉速下的冷卻。

回答:2 變頻電機可以使電機的轉速能夠調整，進而根據負荷情況實現節能的目的。普通電機是一個具有固定轉速的設備，不能調整。

回答:3 沒有大的區別的，只是它的線圈分布電容小一點，矽鋼片的電阻大些，這樣高頻脈沖對電機的影響就小了，電機的電感濾波效果要好些。

回答:4 普通電機和變頻電機的制造工藝差別很大。

普通電機即工頻電機只需要考慮啟動過程和工頻一個點的工作情況，然后設計電機；而變頻電機需要考慮啟動過程和變頻范圍內的所有點工作情況，然后設計電機。

區別還有：
1、從工頻的角度看，變頻電機是劣質電機，普通電機才是好電機；
2、由于變頻器輸出的PWM調寬（科奕凱智能泵：www.pyybkt.cn）波模擬正弦交流電，含有大量諧波，一般需要經過電抗器濾波后才能進入普通電機，否則普通電機會發熱；
3、為了適應變頻器輸出的PWM調寬波模擬正弦交流電含有大量諧波，專門制作的變頻電機，其作用實際上可理解為電抗器加普通電機；
4、那就是說，同功率的變頻電機比普通電機鐵心截面要大，線圈匝數要多，線徑要大，絕緣要高，專門的冷卻風扇電機；
5、為了適應弱磁調速的需要，考慮了軸承的承受能力及高速轉子動平衡；
6、這種變頻電機不具備更好的轉矩特性，只是克服了普通電機不適應PWM調寬波模擬正弦交流電的需要；
7、如果變頻電機不具備上述特點和要求，那就是假的變頻電機變頻電機較普通電機（恒頻恒壓）

在結構上的區別是：
1）絕緣等級，一般為F級或更高，加強對地絕緣和線匝絕緣強度，特別要考慮絕緣耐沖擊電壓的能力。

2）對電機的振動、噪聲問題，要充分考慮電動機構件及整體的剛性，盡力提高其固有頻率，以避開與各次力波產生共振現象。

3）冷卻方式：一般采用強迫通風冷卻，即主電機散熱風扇采用獨立的電機驅動。

4）防止軸電流措施，對容量超過160KW電動機應采用軸承絕緣措施。主要是易產生磁路不對稱，也會產生軸電流，當其他高頻分量所產生的電流結合一起作用時，軸電流將大為增加，從而導致軸承損壞，所以一般要采取絕緣措施。

5）對恒功率變頻電動機，當轉速超過3000/min時，應采用耐高溫的特殊潤滑脂，以補償軸承的溫度升高。

普通電機長時間低頻運行會有哪些壞處：1是在某頻率時的共振問題，2是散熱問題，當電源頻率較底時，電源中高次諧波所引起的損耗較大，另外低頻時她自帶的風扇不足以冷卻自身，電機壽命驟降。

補充 ： 另外，電機調速也可以通過液力耦合器來進行。
液力耦合器是一種利用液體介質傳遞轉速的機械設備，其主動輸入軸端與原傳動機相聯結，從動輸出軸端與負載軸端聯結，通過調節液體介質的壓力，使輸出軸的轉速得以改變。理想狀態下，當壓力趨于無窮大時，輸出轉速與輸入轉速相等，相當于鋼性聯軸器。當壓力減小時，輸出轉速相應降低，連續改變介質壓力，輸出轉速可以得到低于輸入轉速的無級調節。
不過液力耦合器在調速范圍、調速精度、效率等環節，都比變頻電機差，但價格比較便宜。
普通電機長時間低頻運行會有哪些壞處？
答：普通電機不允許長時低頻工作，否則發熱（科奕凱智能泵：www.pyybkt.cn）嚴重可能會燒壞。


2 變頻電動機的接線方法

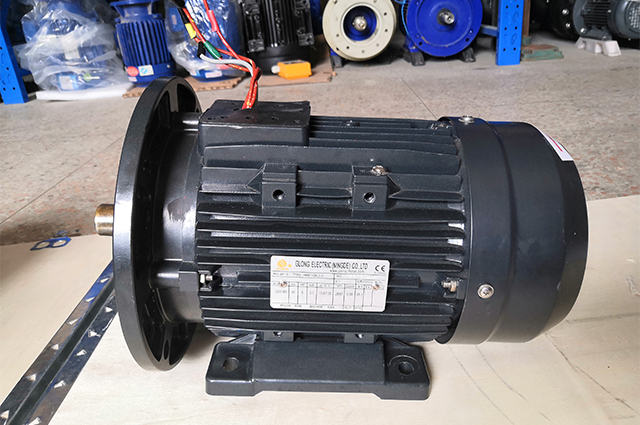

變頻電動機的接線方法與普通電機相同，一般為星形接法，不同的是變頻電機后面帶一個獨立的散熱風扇，對電機進行強制冷卻.
把三相電源三個繞組的末端、X、Y、Z連接在一起，成為一公共點O，從始端A、B、C引出三條端線，這種接法稱為“星形接法”又稱“Y形接法”。三相電源是由頻率相同、振幅相等而相位依次相差120°的三個正弦電源以一定方式連接向外供電的系統。三相電源的聯接方式有Y形和△形兩種。
