一、什么是自吸式塑料離心泵？

自吸式塑料離心泵是泵殼，接液部件采用工程塑料或氟塑料注（科奕凱智能泵：www.pyybkt.cn）塑成型。具有自吸功能。沒有金屬與腐蝕性液體接觸。耐腐蝕性強。自吸力可達6米。

自吸式塑料離心泵只需在第一次開機前灌引液，以后不必重復灌注引液，在吸送介質時，液體可時斷時續。機械密封不需另加冷卻水冷卻，操作簡便、安全無泄漏。是取代液下泵的優良產品。

二、自吸式塑料離心泵結構

自吸泵腔內設有吸液室、儲液室、回液止回閥、氣液分離室、回流孔,保證了運行穩定不易泄露。

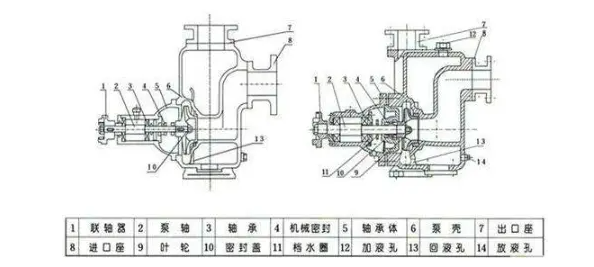

三、自吸式塑料離心泵結構分解圖

四、自吸式塑料離心泵的各部件的作用

1、葉輪是自吸式塑料離心泵的核心部分。它可以高速度旋轉并具有大輸出。葉輪上的葉片起著重要作用。葉輪在組裝前必須通過靜平衡測試。葉輪的內表面和外表面要求光滑，以減少水流的摩擦損失。

2、泵體也稱為泵殼，它是水泵的主體。它起到支撐和固定的作用，并與安裝軸承的支架相連。

3、泵軸的功能是將電動機與聯軸器連接，并將電動機的扭矩傳遞到葉輪，因此它是傳遞機械能的主要部件。

4、軸承是套在泵軸上以支撐泵軸的組件，有滾動軸承和滑動軸承兩種類型。滾動軸承應使用牛油作為潤滑劑進行適當?shù)臐櫥?。通常，加到體積的2/3至3/4即可，太多會產生熱量，過少會產生噪音和熱量；滑動軸承使用透明油作為潤滑劑，在油位線中添加油。太多的油會沿泵軸滲漏并漂移，太少的軸承會過熱并燒壞，從而引起事故。在泵的運行過程中，軸承的溫度高達85度，通常在60度左右運行。如果很高，則必須找出原因（是否有雜質，油是否發黑，泵內是否進水）并及時處理。

5、密封環也稱為泄漏減少環。如果葉輪入口與泵殼之間的間隙太大，則泵高壓區域中的水將通過該間隙流向低壓區域，從而影響泵的輸出并降低效率；如果間隙太小，將會在葉輪和泵殼之間產生摩擦并引起磨損。為了增加回流阻力，減少內部泄漏，并延長葉輪和泵殼的使用壽命，在泵殼內緣和葉輪外部輔助件的連接處和密封間隙處安裝密封圈，且間隙應保持在0.25和1.10毫米之間。

6、填料函主要由填料，水密封環，填料缸，填料壓蓋和水密封管組成。填料函的目的主要是關閉泵殼和泵軸之間的間隙，以使泵中的水不會流到外部，并且外部空氣也不會進入泵?？梢允冀K保持泵內的真空。當泵軸與填料之間（科奕凱智能泵：www.pyybkt.cn）的摩擦產生熱量時，有必要依靠水密封管將水保持在水密封環中以冷卻填料，從而維持自吸離心泵的正常運行。因此，在泵的運行檢查期間應特別注意填料函的檢查。大約600小時的運行后就應更換填料。

四、為什么水泵需要自吸裝置?

在葉輪旋轉時，只有"有質感"的東西才能從中心被甩往四周，以至于在中心形成明顯真空，顯然如果泵腔充滿空氣，無論旋轉多快，都不能形成真空。因此，離心泵工作前，都必須事先將泵腔充滿液體，這就是自吸裝置的由來。

五、離心泵自吸裝置有哪幾種形式

1.利用壓縮空氣將泵殼抽真空引水;

啟動泵前，在自吸裝置工作期間，出口側的閥要保持關閉，或者安裝一個彈簧作用的背壓閥，當出口壓力達到正常工作壓力60%左右自動打開，真空抽吸必須連接到泵吸口側高點，并且放置在吸入管形成氣腔。通常接一根減壓的壓縮空氣過來，利用文丘利管效應，讓泵殼內產生真空，充水，這種裝置允許離心泵短時間干轉。

2自吸裝置是自帶真空泵，如下面這個應急消防泵自吸裝置，這一種缺點就是泵結構變復雜，體積增大，并且每次啟動都要確保上面的水罐充滿水。
